Задняя навеска трактора Т-25




Задняя навесная система на тракторе Т-25применяется для соединения дополнительного изделия с трактором, а также для его опускания и подъема (Задняя навеска т-25), перевозки груза в поднятом положении. Задняя навеска изготовляется по трехточечной схеме. В этом случае агрегат имеет соединение с трактором в трех точках.
Она включает в себя пары продольных тяг, присоединяющихся передними концами к специальным литым боковым кронштейнам, прикрученным с помощью болтов к коробке передач трактора; раскосы, которые соединяют продольные тяги с подъемными и центральными рычагами. К задним концам продольной и центральной тяг подсоединяется навесное оборудование. На переднем и заднем конце продольных тяг располагаются шаровые шарниры.

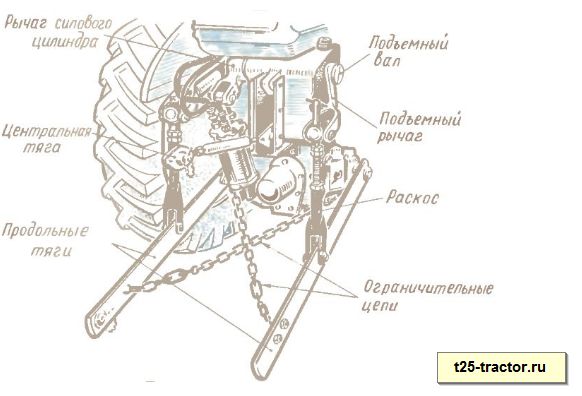

Задняя навеска трактора Т-25

С помощью них, тяги свободно передвигаются на определенный угол как в горизонтальном, так и вертикальном направлении. Палец, на котором происходит вращение тяги, можно устанавливать в креплении одного из 3 — х его отверстий. В отверстия, расположенные на задних шаровых шарнирах тяг продольного назначения устанавливается поперечный брус специального назначения, к которому подсоединяются агрегаты, или пальцы, которые расположены прямо на раме агрегата.
Навешанное оборудование перемещается на определенный угол по отношению к трактору в горизонтальном и вертикальном направлении при использовании задних шаровых шарниров. Задняя навеска трактора Т-25 снабжена специальными ограничительными цепями, которые служат для ограничения движения навесного оборудования. Длина цепей может регулироваться с помощью винтовых стяжек.
Установление цепей может быть произведено двояко. Если нужно свободное движение оборудования в поперечной плоскости при производстве работ, то необходимо ограничить раскачивание его при транспортировке, тогда закрепление цепей осуществляется крестообразно задними концами с помощью скоб к тягам, расположенным продольно, а передними концами — к креплениям на противоположной стороне.
В таком варианте при подъеме навесного оборудования будет происходить натяжение цепей и ограничение его качения в стороны. В опущенном состоянии произойдет провисание цепей и нет помехи для движения оборудования в поперечном направлении. В определенных ситуациях свободное движение навесного оборудования в поперечном направлении не допускается.
В связи с этим цепи монтируются на тягах крестообразно и натягиваются так, чтобы тяги создали жесткую систему, которая способна двигаться только в вертикальной плоскости. На раскосах осуществляется свободный ход в пределах от 0 до 50 мм, что нужно при выполнении работ трактором с применением навесного оборудования с широким захватом. Свободный ход может регулироваться с помощью упоров, которые накручиваются на резьбу раскоса и фиксируются корончатыми гайками.
Можно производить регулировку раскосов по длине в пределах от 435 до 492 мм. Центральная тяга задней навески на тракторе Т-25 снабжается на концах шаровыми шарнирами, а также обладает возможностью к раздвижению. Регулировка ее длины производится с помощью муфты с резьбой. Вращение муфты осуществляется с помощью съемного воротка, который вставляется в отверстие на середине муфты.
