Соединительная муфта на тракторе Т-25




Cоединительная муфта на тракторе Т-25соединяет первичный вал коробки передач с ведомым валом сцепления. Устройство соединительной муфты включает в себя две идентичные жесткие боковины между которыми, с помощью болта, зажаты первичный и ведомый валы. На концах валов и на боковинах муфты сделаны продольные шпоночные канавочки, в которых находятся четыре шпонки, которые передают вращение к первичному валу от ведомого вала сцепления.

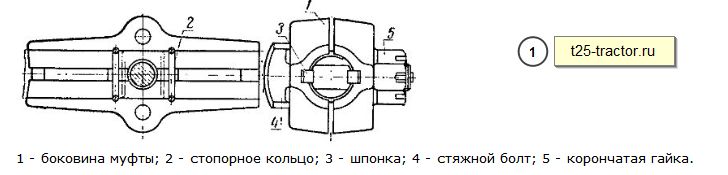

Соединительная муфта на трактор Т-25
соеденительная муфта на т25
При помощи пружинных колец вал муфты сцепления сдерживается от продольных смещений, которые установлены в кольцевых канавках выточках и боковин валов. При разборке трактора боковины муфты не разукомплектовываются, так как они обрабатываются в сборе. При установлении на трактор, торцы боковин необходимо повернуть к коробке передач. Момент затяжения гайки при установлении муфты на Т-25 составит 9 кг/м.
